吸吮式自清洗過濾器

廣泛應用于船舶與工業

連續過濾無需更換濾芯，支持連續生產 低反沖流量，低介質損耗，高效的反沖洗效率

反沖洗吸嘴直接貼在濾芯表面，保證沖洗效果 環保與經濟的設計理念

成熟與堅固的設計原理 緊湊型設計

吸吮反沖洗過濾器 過濾精度由2 到1000 μm ，

其他精度根據需求 易維護

可用外部介質反沖洗, 額定壓力達 16 bar (232 psi)

連接尺寸: DN 65 到 DN 200, 鑄造，不銹鋼

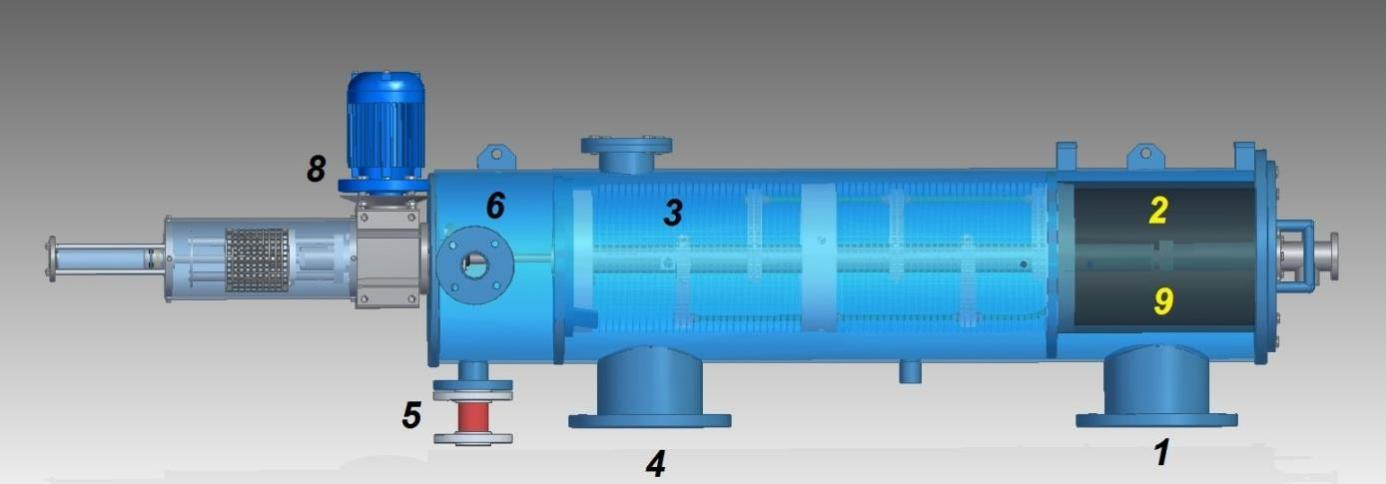

工作原理

在入口（1）處，水流經粗濾網（2），大顆粒在粗濾網（2）處停止流動。在高污垢負荷下，粗濾器是自動的

細顆粒被截留在細濾網（3）上，過濾后的水流向出口（4）

在恒定沖洗模式下，排放室（6）通過閥門（5）持續向大氣開放，閥門（5）持續排放少量含雜質液體

這迫使連續的反沖洗流從細篩網通過反沖洗噴嘴

收集管和排放室排出。增壓泵（未顯示）將過濾后的水輸送至集水管的空心軸，并進入噴嘴（9），噴射到濾網上

反沖洗和噴射式stre結合創造了高效的清潔效果

確保屏幕兩側100%清潔。電動馬達（8）旋轉集氣管和噴嘴，同時液壓活塞將其前后移動。再加上旋轉效果，

這確保了反沖洗射流掃掠并覆蓋整個屏幕區域。在時間觸發模式下，反沖洗機構以觸發間隔運行。

過濾精度：5,10, 25, 50, 75,100, 120,150, 200, 300, 500um

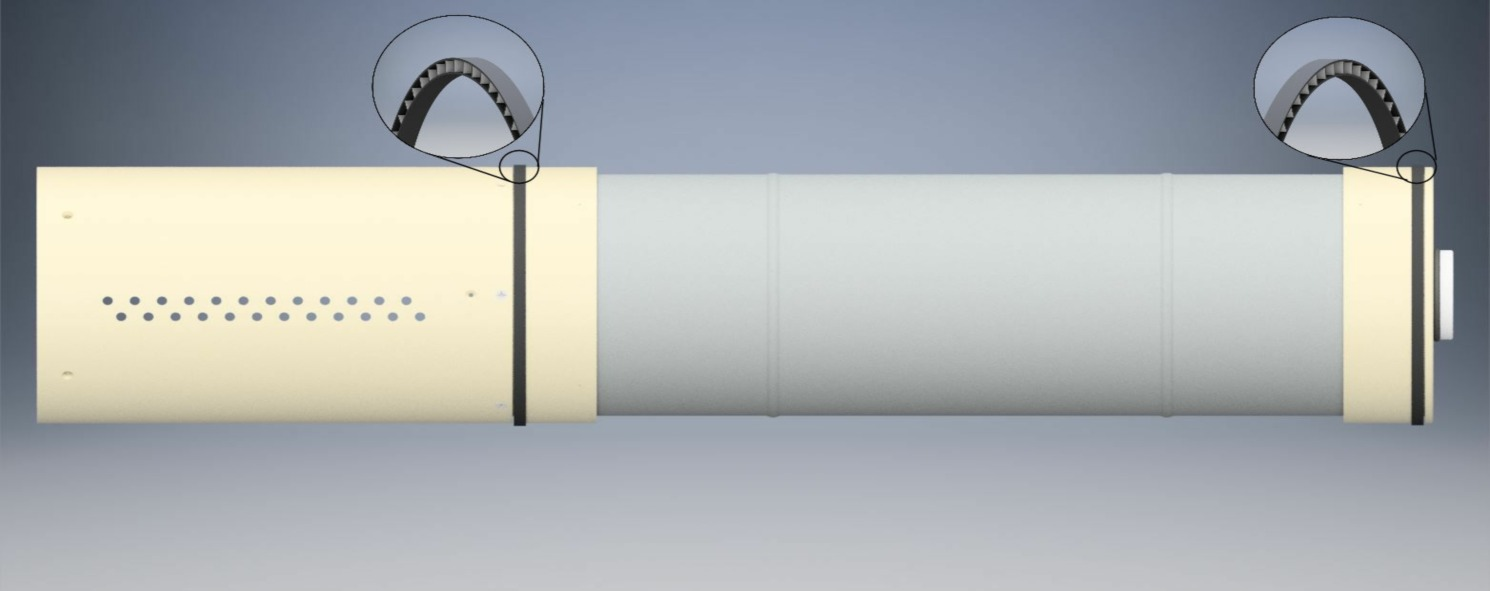

材質：標準316L不銹鋼。篩網與不銹鋼穿孔板融合在一起，

以實現最大的耐用性(大多數競爭產品都將篩網粘合到PVC塑 料框架上)

去除顆粒：高于過濾度的98-100%的顆粒去除

效率流量：采用燒結網，可最大化每平方英寸篩網面積的流量
