造紙，制漿，纖維行業過濾器

                                          原水清水過濾器

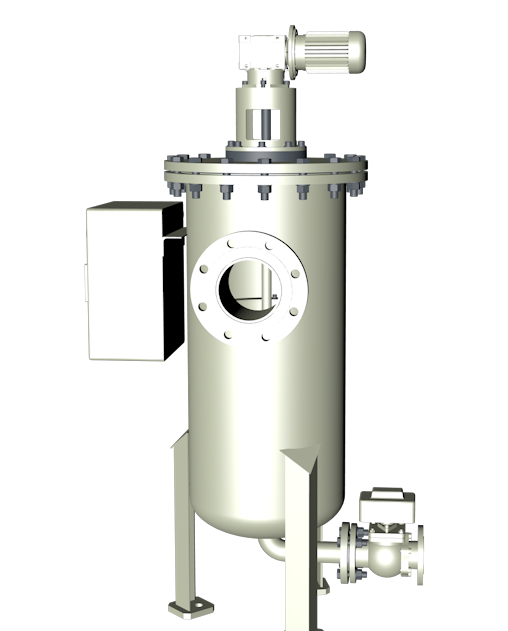

1，刷式自清洗過濾器
2，與傳統毛刷相比，采用聚四氟乙烯刷板制作
自清洗刷式過濾器BAF刷式過濾器是一種電動自動自清潔過濾器。過濾器的功能由沖洗控制器控制。清潔過程可以自動和手動控制。自清潔系統使得在濾網上形成的濾餅可以被刷掉，并且可以在不中斷過濾的情況下去除大量污垢。使用最少的沖洗水，16-20秒的短清潔時間足以清潔整個過濾器元件，同時保持過濾過程。這種獨特設計的主要特點是由電動馬達在濾網的整個表面上驅動的自調節刷子。通過自調節刷和屏幕表面之間的完美接觸實現高效清潔。
各種BAF自動自清潔刷過濾器可用于非常廣泛的應用。過濾器的尺寸為4“至14”（DN 100 mm - 350 mm），最大容量為1,000m3/ h。相應的過濾器表面從3,500到10,400平方厘米不等。工作壓力為1至8巴。涂層：在準備涂層時，過濾器配有一層特殊的磷酸鋅。這種處理確保了涂層的適當粘附，并防止內部生銹。隨后，在進行爐內硬化之前，在內部和外部靜電施加聚酯涂層。整個過程包括7個步驟，并產生厚度約為120微米的完美涂層。

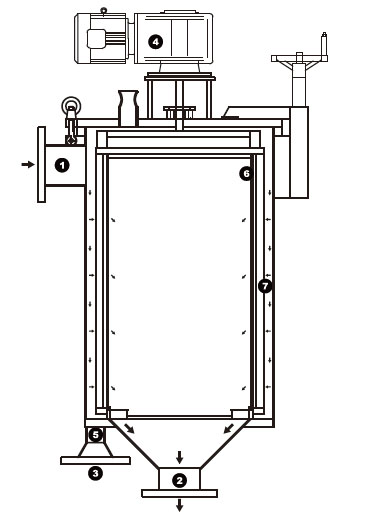

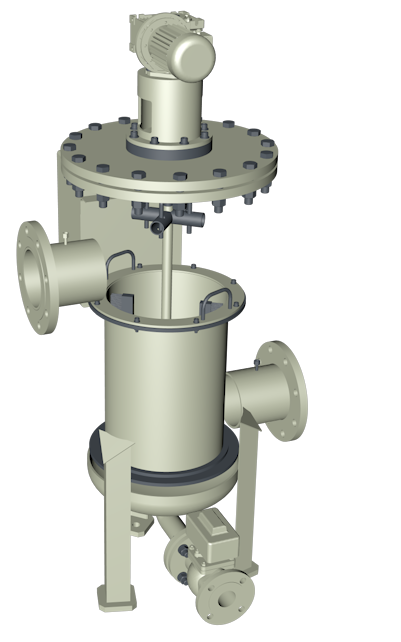

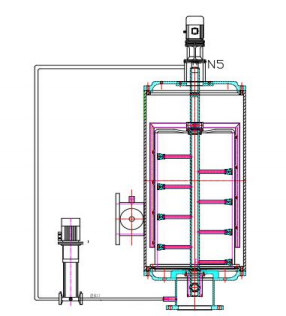

刷式過濾器結構：

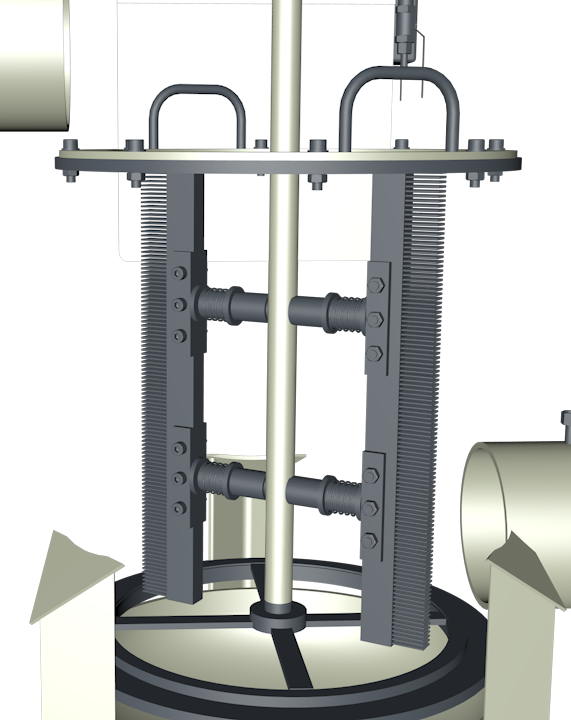

轉刷：

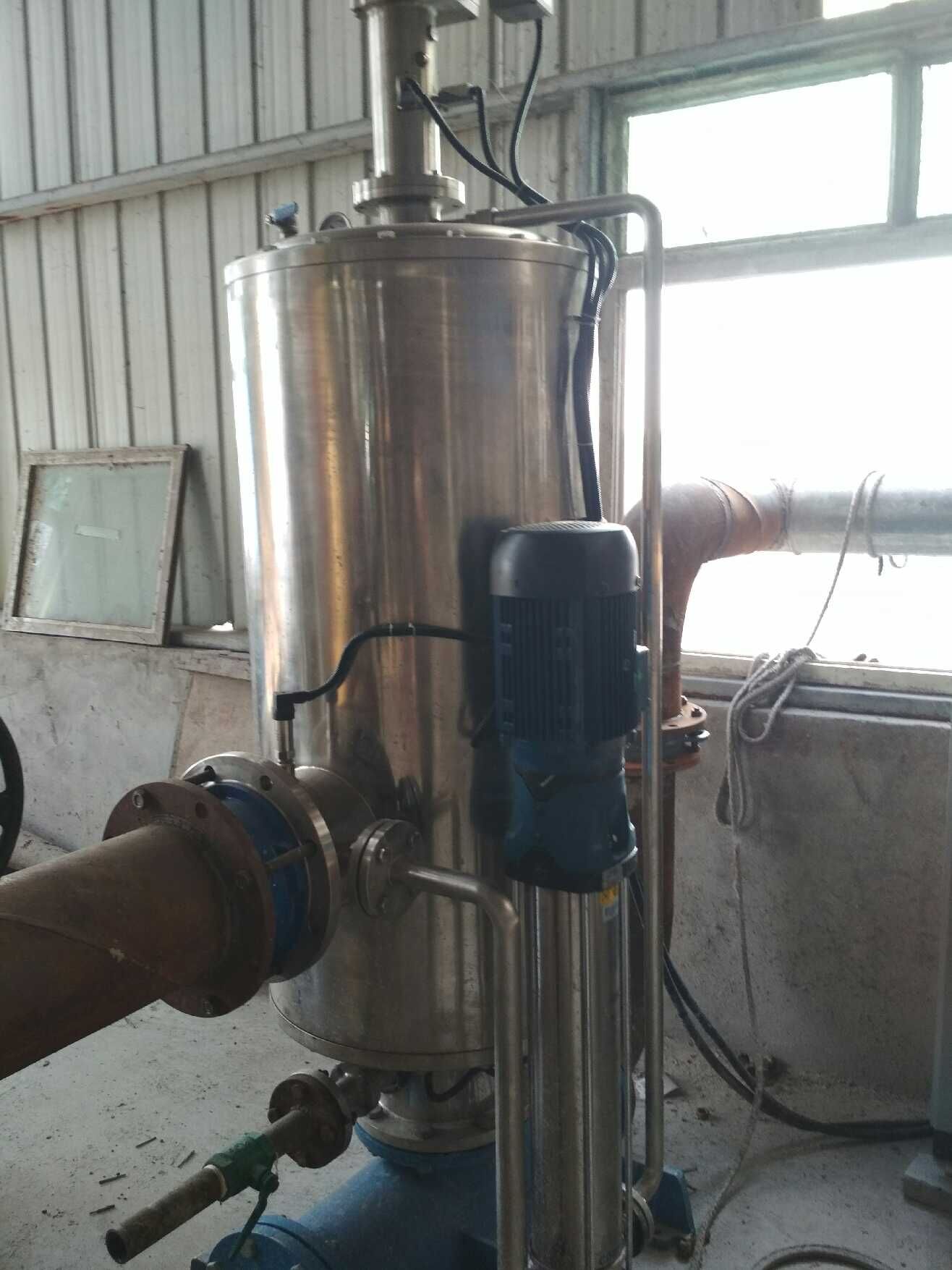

                                             白水過濾器：

反沖洗白水過濾器適用于造紙行業白水回收工藝中有氣浮設備，多圓盤過濾器設備等后端白水過濾或者是沉淀白水后過濾，

有對白水進一步回收利用要求的造紙企業經過白水過濾器處理后的水可以適用于紙機的噴淋（高、低壓）、洗輥、溶解分散劑

稀釋分散劑、真空網箱清洗等

1，高壓噴嘴

2，中空軸（空心管）

3，吸嘴

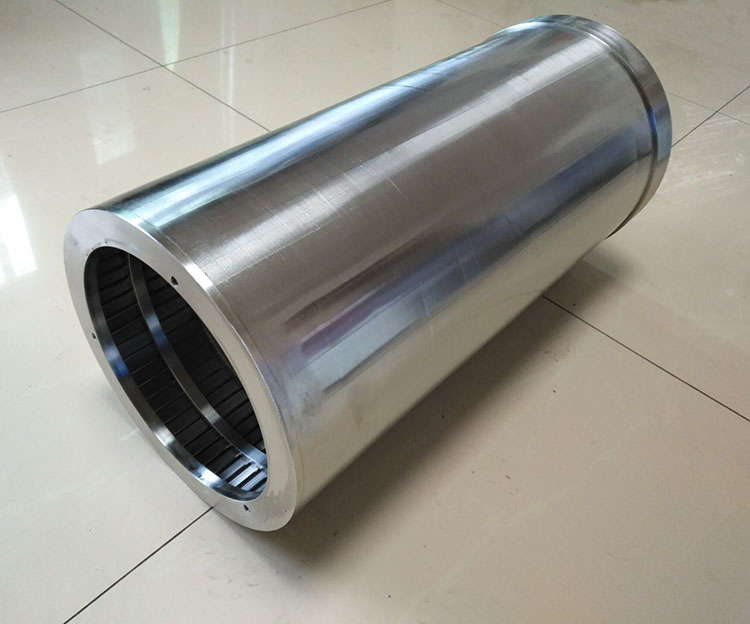

4，濾網

反沖洗原理：

當反沖洗程序開始時高壓噴嘴噴嘴噴出過濾水沖洗濾網，同時電機驅動中空軸與吸嘴，此時濾網上的雜質在內部反洗水吸入壓下與噴嘴高壓噴洗水的壓力下

濾網上雜質顆粒以及粘性纖維被強力吸入吸嘴中，注意：噴嘴與吸嘴同軸運動，即噴嘴高壓噴出清洗水時，過濾器排污閥處于開啟狀態

白水過濾器由于雜質含量多，需要經常反沖洗，因此通常有兩股水流

過濾后的清潔白水和排出的含纖維稱為濃白水。由于采用了吸管原理吸出雜質，因此濃白水即白水浪費極少

吸管僅為1mm的直縫吸嘴，并且是緊貼濾網，所以整個吸出纖維雜質的過程耗費的水量極少，以6小時反沖洗一次，一次一分鐘的排外為例，消耗水量大約為60L左右

白水進入裝置的流量中，絕大多少白水作為流出物通過篩網，攔截的纖維作為濃縮物被排放，攔截的纖維含量隨液體中懸浮固體的數量和類型以及篩網而異。

低纖維濃度（50-300ppm）可導致98%的攔截效率隨著白水纖維濃度的增加，濃縮物的百分比增加。

   （經真空處理的濾網，碳酸鈣，藻類，以及粘性雜質幾乎附著力極小，省去復雜的超聲波處理）

1、高效反洗，節水  高速和徹底地反洗，只需20秒左右即可完成，自耗水量約為0.05%

2、過濾可根據要求選擇不同精度的濾網，通常有44um

3、全自動運行，連續出水  反洗過程交替進行，工作/反洗狀態自動切換，可確保連續出水

4、運行可靠，維護簡單  幾乎不需日常維護，部件 經工廠檢測和試運轉

5、使用壽命長  高科技塑料濾片，堅固、無磨損、無腐蝕，經多年工業實用驗證，過濾和反洗效果不會隨使用時間推移而變

                                                                                            造紙涂布涂料過濾器：

布紙涂料涂布生產中

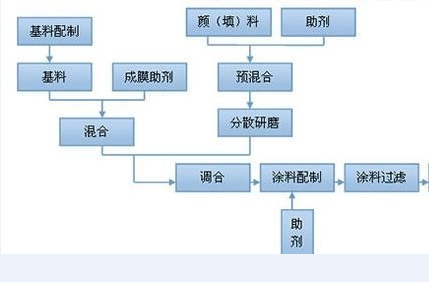

涂料一般分2段，前段涂料的制備，主要是各種填料，助劑，添加劑的混合研磨，分撒等

第二段是 涂布涂料的循環回收過濾利用，這個階段的過濾分為2種情況，一種是不斷紙的，一種是斷紙下的涂料回收過濾
第一種不斷紙的情況下，依靠普通的振動篩或者是靜態金屬網過濾器可解決，另外一種是斷紙情況下，以及紙品檔次較低情況下的過濾
如B品涂布紙，C品涂布紙等，表面會有大量的紙纖維，紙屑混進涂料循環系統中，另外涂布的斷紙現象是不可避免的，斷紙過程中的紙纖維會
大量混進涂料系統，紙纖維會造成自清洗刮刀過濾器，或者振動篩，靜態過濾器的急劇堵塞，造成涂料斷流或者是輸送泵自動關停

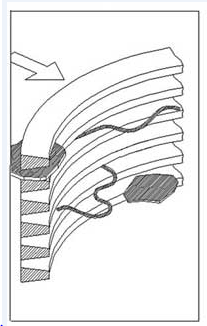

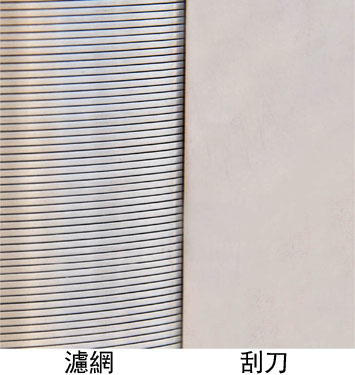

另外，由于自清洗刮刀過濾器是縫隙網結構，造紙纖維有可能會穿過縫隙，造成失效。（如右圖所示）


現有技術中的涂料過濾大多數為振動過濾篩，雖然也可以達到過濾效果，但結構復雜，過濾效果難以控制，且過濾效率低下，當濾芯出現堵塞等問題時過濾篩必須要停機清洗，并且難以實現自動化控制。

奧地利 GAW過濾系統雖然實現了連續過濾，但是其后端是列管式的過濾設計，一只堵塞情況下，切換到另外過濾器，過濾器清洗用的是自清洗刮刀過濾器和靜態列管過濾器的串聯使用，這樣做雖然實現了連續過濾，但是后端是靜態過濾，后端依舊無法處理斷紙情況下的大量纖維涌入到涂料系統中，而且后端分流過濾的濾器可能會頻繁沖洗（GAW ECO-R Filter壓力篩和過濾器是造紙和涂布這樣的復雜工藝的不可或缺的裝備。GAW 的壓力篩和過濾器提供了廣泛的應用領域。ECO-R 壓力篩GAW過濾系統公司的ECO-R 壓力篩用于顏料和涂料的過濾，憑借其即使在低流量時也能達到較高的過濾能力、以及其整個過濾面上能夠保持穩定的液流分配，而廣受好評。除縫篩外，孔篩篩框可確保最佳過濾質量、而且耐磨程度高，使用壽命較長的刮板也是其一特點。ECO-S壓力篩GAW公司的ECO-S壓力篩配備靜態的濾芯，可以提供三種尺寸，可組合使用以匹配所需通過率。 這種封閉式的過濾系統可以連續運

                                                                                    水針?biāo)^濾器

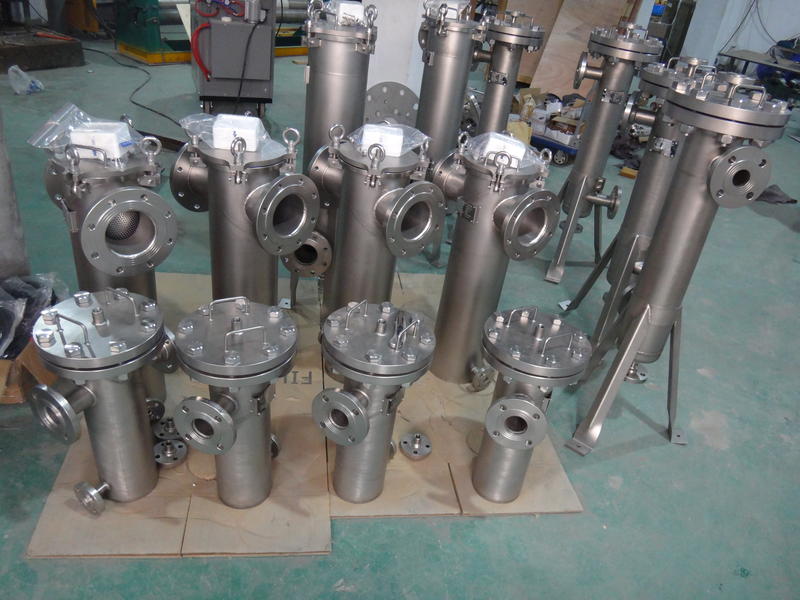

籃式過濾器（水針?biāo)^濾）

雙聯過濾器由2個單獨的籃式過濾器殼體組成，該殼體的連接方式可以使流量輕松轉移至任一過濾器。此設計特別適用于需要連續流動的應用。
在使用其中一個過濾器時，可以停止另一個過濾器以進行清潔，反之亦然。
這兩個殼體與一個三通閥相連，該三通閥有助于轉移流量，同時要清洗的過濾器通過排水閥排出流體。
籃式過濾器的開口面積比通常為6：1，有時高達8：1。這是篩網的凈自由面積與管道面積的比率。用干凈的籃子計算面積，當籃子開始堵塞時，比率將下降。當物料聚集在籃筐表面上時，可用的開口面積會減少，從而導致流經濾網的流量減少和/或壓力升高。
過濾器濾籃通常設計成可承受20 PSI的壓差，但是，適當大小的過濾器將從≤2PSI壓差開始，并在壓差增加5 PSI時進行清洗，因?yàn)榇藭r(shí)幾乎所有的濾籃表面都被覆蓋＆壓差將開始增加
